Продаю.

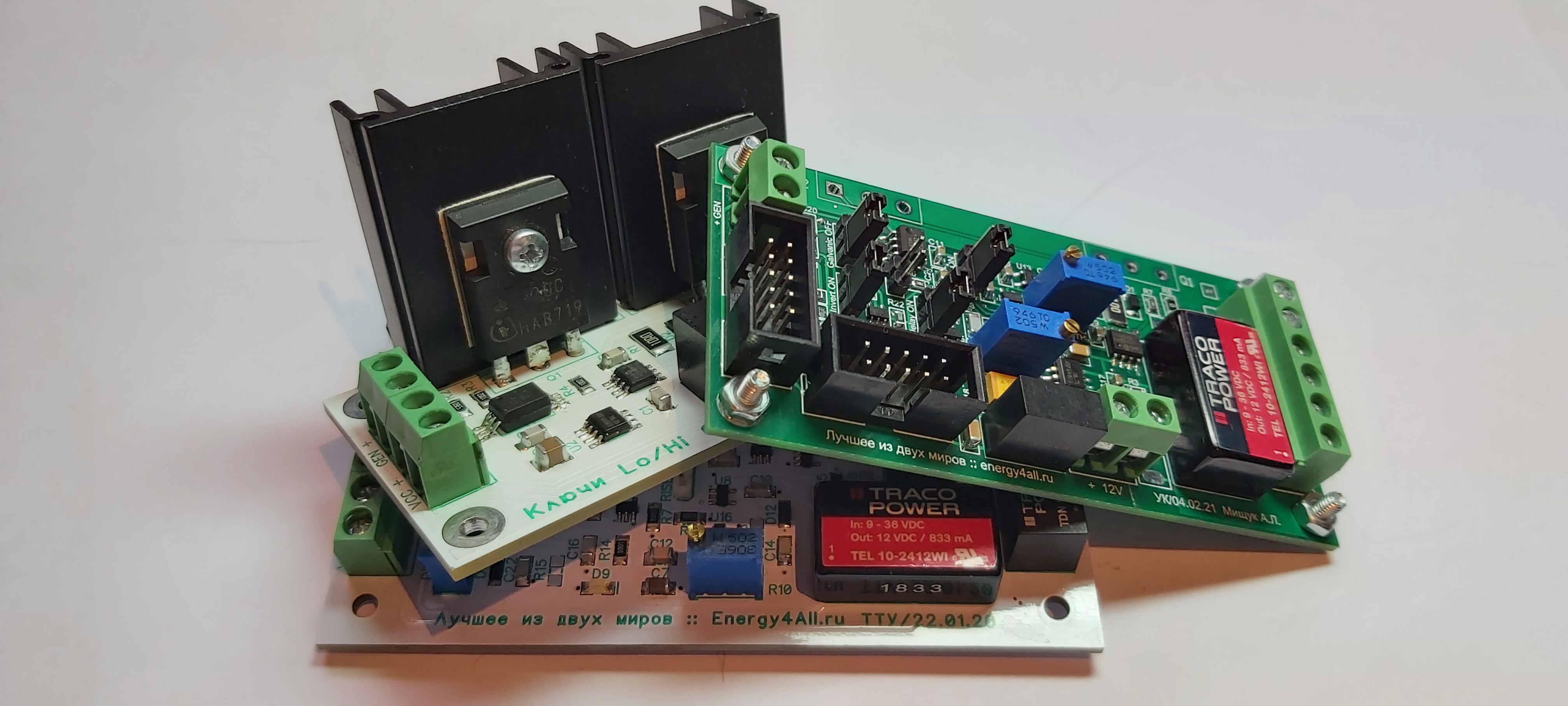

Универсальные электронные ключи DC/AC.

Схему электронных ключей Вы можете изготовить самостоятельно, загрузив схему и печатную плату в diptrace по данной ссылке. Но лучше закажите готовое изделие, написав письмо по указанному на сайте адресу.

No shadow
Small shadow
Regular shadow
Larger shadow
  • В основе N-канальные полевые транзисторы либо IGBT.

  • Полная гальваническая развязка между цепями управления и силовой частью.

  • Реализована работа ключей в "верхнем уровне" до 2KV.

  • Возможно использование ключей для коммутации цепей переменного тока.

  • Предусмотрено подключение внешних IGBT сборок или транзисторов.

  • Заземление выполняется через крепёжные отверстия.

  • Плата 85*42мм собрана на двустороннем текстолите FR4 2мм, с толщиной фольги 105 микрон.


# Элемент Номинал Кол-во Цена Сумма
1 С1,C3,C5 0,1 uF 2 11,06 22,12
2 C2,C4 100 uF 2 87 174
3 D1,D3 IDD03SG60C 2 197 394
4 D2 MBRAF3200T3G 1 23 23
5 HS1,HS2 SK29-38s 2 45 90
6 J1-J4 TBH-1x2/5/ 4 8 32
7 Q1,Q2 IPW60R080P7 2 507,68 1015,36
8 R1 10 om 1 103,68 103
9 R2 530 om 1 0,25 0,25
10 R3,R4 10 k 2 0,25 0,5
11 R5 Zero om 1 0,25 0,25
12 U1 TMR 3-2412WI 1 1890 1890
13 U2 L78L05 1 37 37
14 U3 TC4452VAT 1 233 233
15 VO1 ACPL-W70L 1 220 220
16 PCB FR4 2 2/105 1 300 300
          4534,48

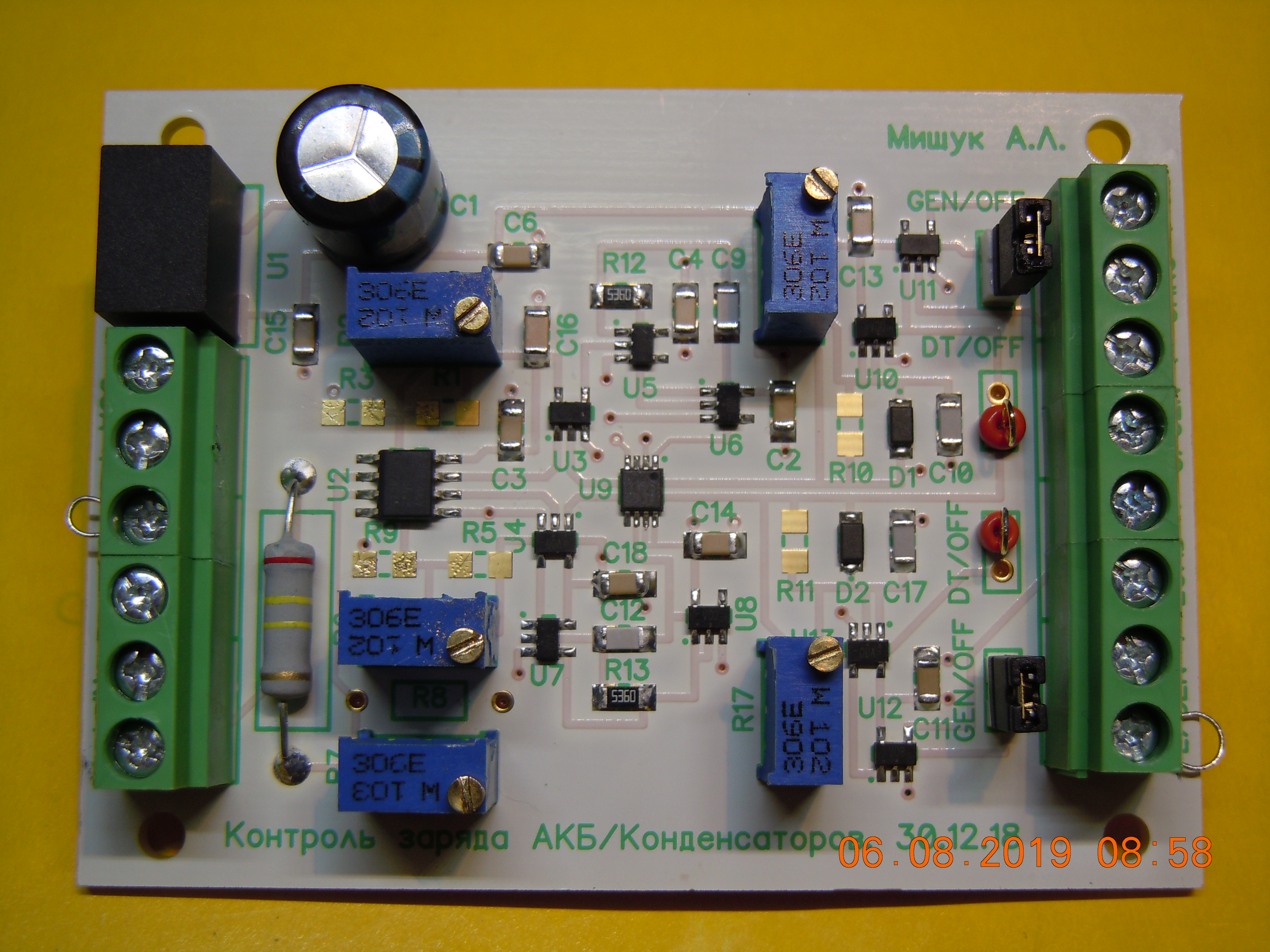

Схема контроля заряда АКБ/Конденсаторов - 1300 рублей.

Cхему контроля заряда аккумуляторов и конденсаторов Вы можете изготовить самостоятельно. Описание, файлы эмуляции ltspice и проекта DipTrace доступны по данной ссылке.

...

Детальный просмотр.

Типичной является задача контроля заряда и разряда резервных источников питания в качестве которых выступают аккумуляторы либо конденсаторы.

Если АКБ или конденсатор разряжен ниже заданного напряжения формируется сигнал управления начала заряда. Заряд продолжается пока значение напряжения не достигнет максимального значения. По его достижению формируется сигнал управления перехода нагрузки на питание от заряженных аккумулятора либо конденсатора.

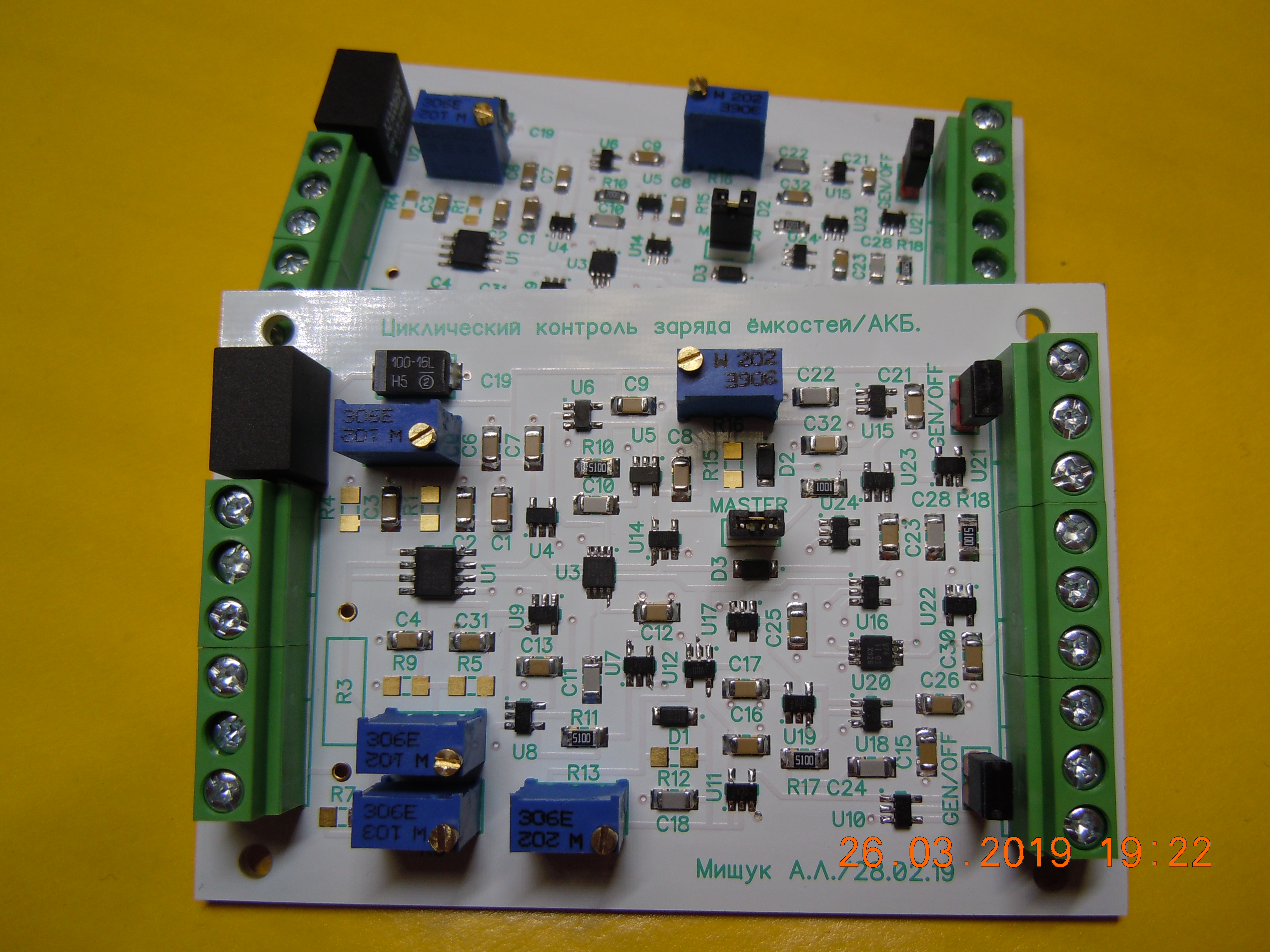

Схема циклического контроля заряда АКБ/Конденсаторов - 2000 рублей.

Cхему циклического контроля заряда аккумуляторов и конденсаторов Вы можете изготовить самостоятельно. Описание, файлы эмуляции ltspice и DipTrace доступны по данной ссылке.

...

Детальный просмотр.

Задачу контроля заряда и разряда резервных источников питания в качестве которых выступают аккумуляторы либо конденсаторы можно решить с помощью предыдущей схемы. Чтобы управлять несколькими источниками резервной энергии потребуется циклический контроль заряда АКБ/конденсаторов. Пока на нагрузку разряжается один резервный источник питания, происходит заряд серии устройств, объеденённых в группу.

Электронные ключи - 2300 рублей.

Копилка.
